Proiectarea unei infrastructuri E&I conforme pentru un terminal de depozitare a produselor chimice

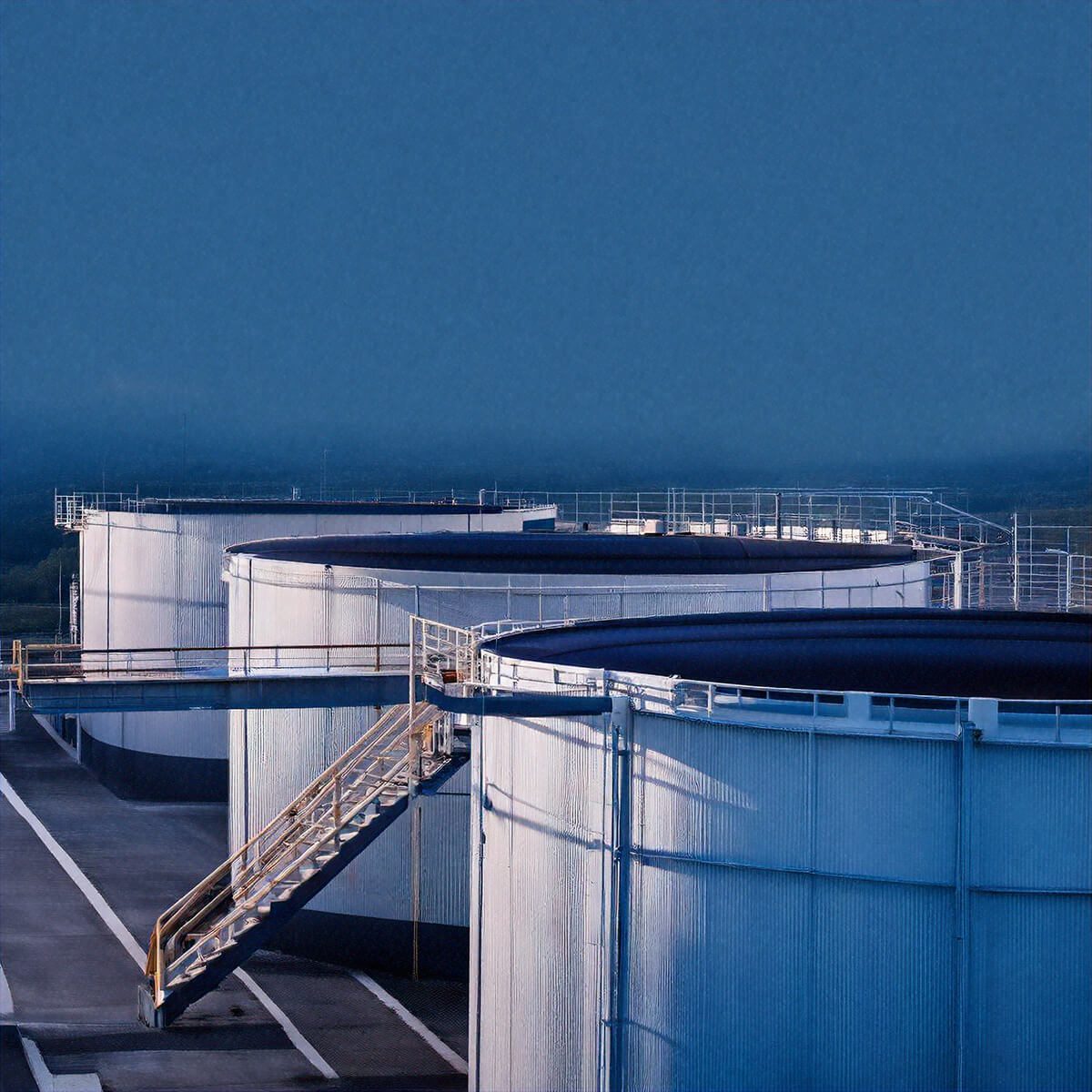

Un mare operator de terminale de rezervoare din regiunea Vlissingen s-a asociat cu Contec pentru a proiecta un sistem electric și de instrumentație (E&I) fiabil și conform cu reglementările pentru o nouă instalație de stocare și transfer a amoniacului. De la concept până la proiectarea detaliată, soluția a abordat toată legislația relevantă în materie de siguranță și a furnizat un pachet complet de documentație pentru execuție de către terți.
-
În deplină conformitate cu PGS12, ATEX și SIL
-
Arhitectură redundantă de alimentare și control LV/MV
-
Cerere de ofertă detaliată și documentație de construcție
-
Proiectare pentru viitor cu infrastructură scalabilă
Provocarea
Satisfacerea cerințelor complexe de siguranță și conformitate într-un mediu cu risc ridicat
Proiectarea unui sistem E&I conform și rezistent în viitor într-o zonă de depozitare a substanțelor chimice periculoase a necesitat o navigare atentă a reglementărilor de siguranță, a cerințelor de redundanță și a documentației pregătite pentru contractant.
Abordarea noastră
De la concept la construcție: Un flux de lucru structurat, bazat pe standarde
Faza conceptuală
Am început prin a analiza baza de proiectare a clientului, studiul de alimentare și legislația aplicabilă (PGS12). Lacunele potențiale au fost identificate și abordate din timp. Livrabilele au inclus zonarea ATEX, I/O și listele de sarcină, precum și scheme conceptuale pentru arhitectura de alimentare și control. O estimare bugetară la nivel înalt a ghidat traiectoria proiectului.
Proiectare de bază
Utilizând date din P&ID și specificațiile echipamentelor, am creat diagrame bloc, fișe tehnice și modele 3D. Am sprijinit sesiunile HAZOP și am dezvoltat pachete RFQ pentru toate sistemele majore, inclusiv comutatoare LV/MV, UPS, grupuri electrogene și iluminat.
Proiectare detaliată
Am evaluat propunerile furnizorilor și am elaborat documentația E&I completă. Aceasta a inclus scheme electrice și de instrumentație, diagrame de buclă, scheme 2D ale echipamentelor, dimensionarea cablurilor, studii Exi și de împământare și documentație de siguranță (SRS, SIL, SIF). Rezultatul final a fost un pachet de construcție coordonat, gata de utilizare de către contractant.
